Lección 32: DIAGRAMA DE CUERPO LIBRE | ¿CÓMO HACER UN DIAGRAMA DE CUERPO LIBRE? (teoría, explicación)
Diagrama de cuerpo libre:

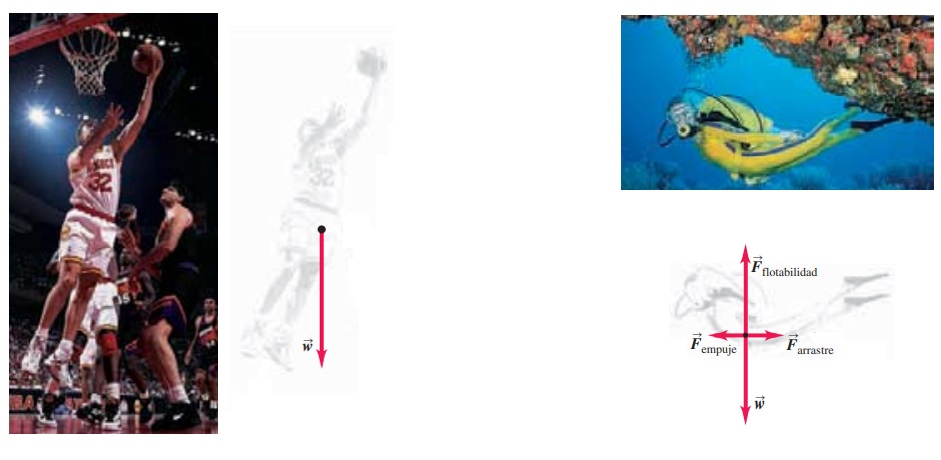

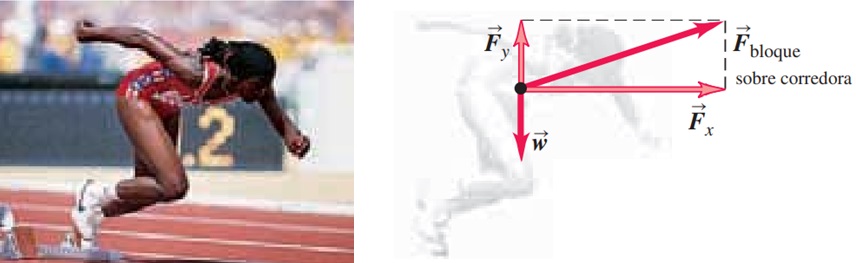

Un diagrama de cuerpo libre es un diagrama que muestra el cuerpo elegido solo, “libre” de su entorno, con vectores que muestren las magnitudes y direcciones de todas las fuerzas aplicadas sobre el cuerpo por todos los cuerpos que interactúan con él.
Pasos para construir un diagrama de cuerpo libre
1. La primera y segunda ley de Newton se refieren a un cuerpo específico.
Debemos decidir cual es el cuerpo que estamos estudiando y vamos a analizar.
2. Sólo importan las fuerzas que actúan sobre el cuerpo.
Identificar todas las fuerzas que actúan sobre él cuerpo y no hay que confundirse con las fuerzas que éste ejerce sobre algún otro cuerpo.
3. Dibuje vectores que muestren las magnitudes y direcciones de todas las fuerzas aplicadas sobre el cuerpo por todos los cuerpos que interactúan con él.
4. Si en un problema intervienen dos o más cuerpos, hay que descomponer el problema y dibujar un diagrama de cuerpo libre para cada cuerpo.
